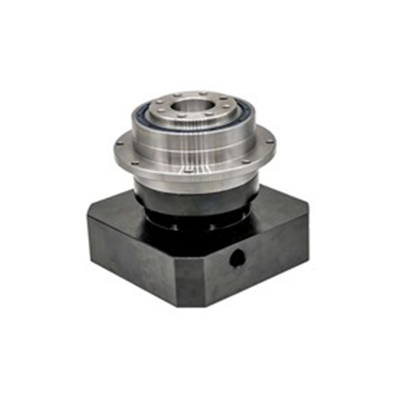

AD090-serien med høy presisjon planetgirkasse
Type: planetgirkasse med spiralformede tenner
Grad av beskyttelsesgrad for girkasse: IP65
Forhold: 4, 5, 7, 10 (ett trinn); 16, 20, 25, 28, 35, 40, 50, 70, 100 (to-trinns)
Standard Backlash P1: Mindre enn eller lik 3 arcmin (ett trinn); Mindre enn eller lik 5 arcmin (to-trinns)
Standard Backlash P2: Mindre enn eller lik 5 arcmin (ett trinn); Mindre enn eller lik 7 arcmin (to trinn)
Effektivitet: Større enn eller lik 97 % (ett trinn); Større enn eller lik 94 % (to trinn)
- Rask levering
- Kvalitetssikring
Tilpasning tilgjengelig
produkt introduksjon
AD-navningsregler (for eksempel: AD-090N-010-63-19-1)
Ytelsesdata
|
Teknisk parameter |
1 trinn |
2 trinn | ||||||||||||
|
Forhold |
4 |
5 |
7 |
10 |
16 |
20 |
25 |
28 |
35 |
40 |
50 |
70 |
100 |
|
|
Nominelt utgangsmoment T2n |
Nm |
130 |
160 |
140 |
100 |
130 |
130 |
160 |
140 |
140 |
130 |
160 |
140 |
100 |
|
Nødstoppmoment T2NOT |
Nm |
3 ganger nominelt utgangsmoment |
||||||||||||
|
Nominell inngang Hastighet n1N |
rpm |
4000 |
||||||||||||
|
Maks. Inngangshastighet n1B |
rpm |
8000 |
||||||||||||
|
Redusert tilbakeslag P1 |
arcmin |
Mindre enn eller lik 3 |
Mindre enn eller lik 5 |
|||||||||||
|
Standard tilbakeslag P2 |
arcmin |
Mindre enn eller lik 5 |
Mindre enn eller lik 7 |
|||||||||||
|
Vridningsstivhet |
Nm/buemin |
31 |
||||||||||||
|
Maks. Bøyemoment M2KB |
Nm |
235 |
||||||||||||
|
Maks. akselast F2aB |
N |
2850 |
||||||||||||
|
Service liv |
hr |
20000 |
||||||||||||
|
Effektivitet η |
% |
Større enn eller lik 97 % |
Større enn eller lik 94 % | |||||||||||
|
Driftstemp |
grad |
-10 grader ~90 grader |
||||||||||||
|
Smøring |
Syntetiske smøreoljer |
|||||||||||||
|
Grad av girkassebeskyttelse |
lP65 |
|||||||||||||
|
Monteringsposisjon |
alle retninger |
|||||||||||||
|
Støynivå (n=3000rpm,Ingen belastning,50cm) |
dB(A) |
58 |
56 |
55 |
54 |
58 |
58 |
58 |
58 |
57 |
55 |
55 |
55 |
55 |
|
Masse treghetsøyeblikk J1 |
kg.cm2 |
0.51 |
0.47 |
0.45 |
0.44 |
0.13 |
0.13 |
0.13 |
0.13 |
0.13 |
0.13 |
0.13 |
0.13 |
0.13 |
Mekanisk dimensjon
Matchet motorstørrelse
| AD090-serien | Scene | Forhold | Diameter på utgående aksel | Diameter på inngående aksel | Diameter x lengde på motoraksel/Diameter og høyde på pilot på motor/QTYs-diameter-avstand til monteringshull |
| Ett trinn | 4/5/7/10 | 63 | 12 | Φ12*32/Φ73.02*1.52/4-Φ6.5-Φ69.6*69.6 | |
| 12.7 | Φ12.7*32/Φ73*1.5/4-Φ5.5-Φ69.6*69.6 | ||||
| 14 |
Φ14×35/Φ73×3/4-Φ5.5-69.6×69.6 Φ14×35/Φ73×3/4-Φ6.5-69.6×69.6 Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
||||
| 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 |
||||
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×35/Φ95×6/4-Φ6.5-Φ115 Φ24×35/Φ95×6/4-Φ6.5-Φ130 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| To trinn |
16/20/25/28/35/ 40/50/70/100 |
63 | 12 | Φ12*32/Φ73.02*1.52/4-Φ6.5-Φ69.6*69.6 | |
| 12.7 | Φ12.7*32/Φ73*1.5/4-Φ5.5-Φ69.6*69.6 | ||||
| 14 |
Φ14×35/Φ73×3/4-Φ5.5-69.6×69.6 Φ14×35/Φ73×3/4-Φ6.5-69.6×69.6 Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
||||
| 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 |
||||
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 |
FAQ
Spørsmål: Hvilke faktorer må vurderes når du velger en planetgirkasse
A: Når du velger en planetgirkasse, bør flere faktorer vurderes:
1. Momentkrav: Bestem det maksimale dreiemomentet som må overføres for å sikre at den valgte planetgirkassen kan møte applikasjonens momentkrav.
2. Hastighetskrav: Bestem den maksimale hastigheten som må oppnås for å sikre at den valgte planetgirkassen kan håndtere applikasjonens hastighetskrav.
3. Girforhold: Velg et passende girforhold basert på ønsket hastighetsreduksjon eller økning som kreves for applikasjonen.
4. Plassbegrensninger: Vurder tilgjengelig installasjonsplass og størrelseskrav for å velge en planetgirkasse som passer innenfor de gitte begrensningene.
5. Presisjonskrav: Bestem applikasjonens presisjonskrav, for eksempel posisjoneringsnøyaktighet eller repeterbarhet, og velg en planetgirkasse med passende presisjonsnivå.
6. Holdbarhet og levetid: Forstå den forventede levetiden til planetgirkassen og sørg for at den oppfyller den nødvendige levetiden for applikasjonen.
7. Miljøforhold: Vurder driftsmiljøforholdene, inkludert temperatur, fuktighet og tilstedeværelse av korrosive stoffer, for å velge en planetgirkasse med passende beskyttelsesklassifiseringer og korrosjonsmotstand.
8. Kostnadshensyn: Ta hensyn til budsjettbegrensninger og velg en planetgirkasse som gir en balanse mellom ytelse og kostnad.
9. Ytterligere funksjoner og tilpasningsalternativer: Vurder eventuelle tilleggsfunksjoner eller tilpasningsalternativer som kreves for den spesifikke applikasjonen, for eksempel type utgående aksel, aksial belastningskapasitet, støv- og vanntette egenskaper, etc.
